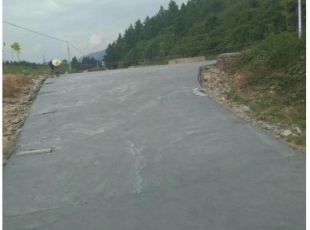

湖南長沙輝力 - HL-YH混凝土養(yǎng)護劑
- 產(chǎn)品分類：混凝土養(yǎng)護劑
- 產(chǎn)品標簽：湖南混凝土養(yǎng)護劑
- 瀏覽次數(shù)：已有2647位客戶關(guān)注
一、產(chǎn)品描述
長沙輝力建材科技有限公司出品的HL-YH混凝土養(yǎng)護劑又叫做混凝土養(yǎng)生劑、混凝土養(yǎng)護液，是采用現(xiàn)代高科技制備的一-種新型高分子制劑。是一種適應(yīng)性非常廣泛的液體成膜化合物，該產(chǎn)品為水性、不燃,使用方便,將本養(yǎng)護劑噴涂在混凝土或砂漿表面,當水份蒸發(fā)到一定程度,能迅速形成一層無色、不透水的薄膜,可阻止混凝土或砂漿中的水份蒸發(fā)，減少混凝土收縮和龜裂。一噸養(yǎng)護劑可以節(jié)約2000噸水。本品適用于山區(qū)公路、機場、煙囪、冷卻塔、高層建筑等混凝土工程及水泥制品，可取代草袋覆蓋澆水養(yǎng)護，節(jié)約養(yǎng)護費用。
二、養(yǎng)護效果
使用HL-YH混凝土養(yǎng)護液的混凝土具有良好的保水性，在0°C~40°C條件下施工,噴灑養(yǎng)護劑的混凝土強度超過蓋草袋澆水養(yǎng)護的混凝土強度,且收縮減少45%左右,抗彎強度也明顯提高。使用本劑養(yǎng)護的混凝土路面,表面耐磨性提高30-40%左右。使用本劑養(yǎng)護的混凝土表面，不影響其飾面工程。本產(chǎn)品無毒、不燃、無腐蝕、施工操作簡單,現(xiàn)場整潔。
三、使用范圍
1、適用于干旱、無水、炎熱及有風(fēng)的氣候條件下對混凝土的養(yǎng)護
2、夏季施工、能反射陽光熱輻射，從而有效降低混凝土表面溫 度，產(chǎn)生較低而又均勻的溫度能場，大大減少溫度不均引起的混凝土 收縮，減少表面龜裂與裂縫。用養(yǎng)護劑能使混凝土有遮光與養(yǎng)護的綜 合效果；
3、適用于大面積暴露的混凝土，如公路路面、機場跑道、樓板、 水壩、渠道襯砌、管道、煙筒、冷卻塔等；
4、適用于難以灑水養(yǎng)護的各種混凝土面板、室內(nèi)混凝土地面；
5、各種砂漿的表面養(yǎng)護。
四、使用方法
在混凝土或砂漿抹平壓光表面無水(現(xiàn)澆砼地面上人時或脫膜后), 即可噴灑 HL-YH 混凝土養(yǎng)護劑 ，合適的噴灑時間是在混凝土初凝及表 面沒有游離水后噴灑。噴灑過遲會造成混凝土中水份過早過多蒸發(fā)； 噴灑過早則降低養(yǎng)護劑對混凝土表面的粘結(jié)力。

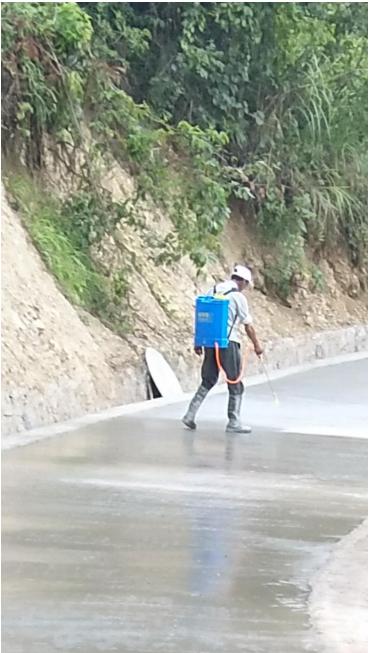

1、用簡易噴漿泵（農(nóng)用噴霧器或手壓泵）即可噴涂，噴 1-3 遍， 至混凝土表面均與為止。也可以用滾筒直接滾涂。
2、噴灑時,噴頭距混凝土表面 30CM 為宜,噴灑完畢,應(yīng)用清水將噴頭、噴管等器材沖洗干凈,以免所用器材再次使用時堵塞。
3、在下雨時不適合噴灑,但養(yǎng)護劑完全成膜后遇雨,則不影響?zhàn)B護效果。噴后約30分鐘內(nèi)開始成膜，溫度低時，成膜時間會相應(yīng)延長。此膜可長期對混凝土起養(yǎng)護作用。
4、本品嚴禁加水稀釋或與其它養(yǎng)護劑使用，噴涂為佳，噴頭距混凝土表面30cm。
5、養(yǎng)護劑用量宜控制在0.22-0.25kg/m2噴涂為佳。
6、混凝土終凝時噴涂******遍，基本成膜后再在其垂直方向噴第二遍，本品適應(yīng)于0°C以_上施工。
|
序 號 |
檢測項目 |
單位 |
質(zhì)量指標 |
結(jié)果 |
備注 |
|
1 |
有效保水率 |
% |
≥70 |
80 |
|
|
2 |
密封性 |
- |
膜材完整、無損壞、無透秀 |
膜材完整、無損壞、無透秀 |
|
|
3 |
侵水溶解性 |
- |
不溶 |
不溶 |
|
|
4 |
耐熱性 |
- |
無熔化變形 |
無熔化變形 |
|
|
5 |
干燥成膜時間 |
h |
≤4 |
3 |
|
|
6 |
固含量 |
- |
≥20 |
35 |
|
|
7 |
抗壓強度比 |
7d |
≥90 |
105 |
|
|
|
|
28d |
≥90 |
100 |
|
使用混凝土養(yǎng)護劑能有效提高混凝土的力學(xué)性能、減小干燥收縮并改善耐久性能。
1、養(yǎng)護劑對混凝土力學(xué)性能的影響
噴涂養(yǎng)護劑后混凝土的力學(xué)性能可得到極大提高，尤其在高溫條件下，養(yǎng)護劑對混凝土抗壓強度的提高作用更明顯。此時混凝土內(nèi)部形成類似于高溫蒸養(yǎng)的養(yǎng)護環(huán)境,有利于水泥水化反應(yīng)的進行，提高混凝土的力學(xué)性能。
2、養(yǎng)護劑對混凝土收縮的影響混凝土在自然養(yǎng)護環(huán)境下的水分散失是其產(chǎn)生收縮的主要原因。當混凝土表面均勻噴涂一層養(yǎng)護劑后,其早期失水率就可得到有效控制，混凝土的收縮相應(yīng)降低，體積穩(wěn)定性提高，且隨著齡期的延長這種現(xiàn)象更明顯。
3、養(yǎng)護劑對混凝土耐久性能的影響混凝土養(yǎng)護劑提高了混凝土的保水能力，促進混凝土中水泥水化 反應(yīng)的進行，增加早期水化產(chǎn)物數(shù)量，細化基體中毛細孔的孔徑，提 高混凝土的密實度，從而改善混凝土的耐久性能。
（1）養(yǎng)護劑對混凝土抗碳化性能的影響 混凝土的碳化主要是由于空氣中的 CO2氣體和水浸透到混凝土基 體中，與其中的 Ca(OH)2晶體反應(yīng)，進而使混凝土中的堿含量降低， 降低水化凝膠的穩(wěn)定性，增加鋼筋銹蝕的危險。 噴涂養(yǎng)護劑后，CO2和 H2O 由空氣向混凝土中滲透的速率變慢， 碳化深度減小，混凝土的抗碳化性能得到提高。因此，大摻合料混凝 土在較高溫度下養(yǎng)護時，混凝土表面噴涂養(yǎng)護劑是非常有必要的。 （2）養(yǎng)護劑對混凝土抗?jié)B性能的影響 ，如前所述，噴涂養(yǎng)護劑可提高混凝土的密實性，因此改善了混凝 土的抗?jié)B性，這種作用在干燥養(yǎng)護時體現(xiàn)地更明顯。
七、HL-YH混凝土養(yǎng)護劑研發(fā)背景
新成型的混凝土若不采取合理措施進行精心養(yǎng)護，讓混凝土的表 面完全暴露在自然環(huán)境當中，任其水分自然蒸發(fā)，那么在混凝土內(nèi)部 的水泥的水化環(huán)境將會嚴重劣化，甚至導(dǎo)致水泥水化完全停止，并引 起混凝土干燥收縮裂縫及表面結(jié)構(gòu)多孔疏松，造成混凝土強度大幅降 低，CO2 和 Cl? 等的滲透性提高，混凝土對鋼筋的保護能力及其耐 久性降低目前，使用朂多的混凝土養(yǎng)護方法是在新成型的混凝土構(gòu)件表面 上噴水或覆蓋塑料薄膜，以達到避 免混凝土表面產(chǎn)生干縮裂紋和混 凝土強度正常持續(xù)發(fā)展的目的。但是，這兩種方法對于垂直墻面、頂(斜) 面以及結(jié)構(gòu)極其復(fù)雜的部位將很難甚至無法實施，從而也就無法 保證混凝土的質(zhì)量。 在新成型的混凝土構(gòu)件表面噴涂新型養(yǎng)護劑養(yǎng) 護混凝土是得到絕大多數(shù)混凝土工程技術(shù)人員認可的 一項新技術(shù)， 該技術(shù)先進可靠，操作簡單靈活，投入的人力和物力大幅降低，能有 效減少水資源消耗，避免覆蓋塑料膜的大量白色污染。所以，該項新 技術(shù)在世界各國的各種混凝土工程施工中得到了普遍的應(yīng)用，同時也 產(chǎn)生了十分顯著技術(shù)、經(jīng)濟和社會效益。
八、噴灑 YS-YH混凝土混凝土養(yǎng)護劑的綜合效益分析
如果對混凝土采取灑水養(yǎng)護的方式，則每天至少需要灑水 2 次。 然而，對于墻面混凝土，尤其是非常光滑的混凝土表面，則必須采用持續(xù)噴淋水的方法才能達到養(yǎng)護效果。 持續(xù)噴淋水的方法才能達到養(yǎng)護效果。另外，如果對大體積混凝土進 行灑水養(yǎng)護，則還必須隨時調(diào)節(jié)所灑水的溫度，以避免混凝土產(chǎn)生過
大的內(nèi)外溫差。而且所有的養(yǎng)護過 程至少要持續(xù) 7 d，所以，消耗 的人力和水資源是相當大的。一噸養(yǎng)護劑可以節(jié)約 2000 噸水。 如果 對混凝土采取覆蓋塑料薄膜的養(yǎng)護方式，則需要消耗大量的塑料薄 膜，并且養(yǎng)護結(jié)束后，這些 塑料薄膜很難再回收回來，從而給環(huán)境 造成嚴重的白色污染。另外，這種養(yǎng)護方式對墻面或頂面混凝土則很難奏效。而如果對混凝土采取噴涂新型養(yǎng)護劑的養(yǎng)護方式，則每 m2 混凝土表面只需噴涂約 0.25 kg 新型養(yǎng)護劑，并且適合于各種形式的 混凝土表面，整個養(yǎng)護過程只需噴涂兩次次，成本很低。所以，這種 養(yǎng)護方式簡單易行，養(yǎng)護效果近于完美，而且成本低廉，養(yǎng)護劑養(yǎng)護 混凝土具有良好的技術(shù)、經(jīng)濟和社會效益，值得大力推廣。
九、產(chǎn)品包裝
一般包裝為膠桶包裝，30 公斤/桶，也可以按指定包裝分裝
keyword：湖南混凝土養(yǎng)護劑
文章來源：http://rubberb2b.cn/
下一頁：沒有了…
